MC-TWS型土壤温湿度传感器产品使用手册

工作原理：

　　MC-TWS土壤温湿度传感器是将土壤湿度和土壤温度集中于一体，方便土壤墒情，土壤温度的测量研究，具有携带方便，密封。土壤湿度传感器是基于频域反射原理，利用高频电子技术制造的高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量，可测量土壤水分的体积百分比。

　　　功能特点

1. 　　1、体积小巧化设计。

2. 　　2、密封性好，可直接埋入土壤中使用。

3. 　　3、实时温湿度监测功能，可测量不同深度土壤的温温度。

4. 　　4、土质影响较小，应用地区广泛。

5. 　　5、响应速度快。




适用范围：

　　应用广泛，适用于节水农业灌溉、气象监测、环境监测、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等需要测量土壤温湿度的领域。可测量多种粉末状多孔介质，液体的温度，精度高，不锈钢探针稳定性好，耐腐蚀，并且可做成多种外形，方便不同客户的需求，是测量温度的理想选择。

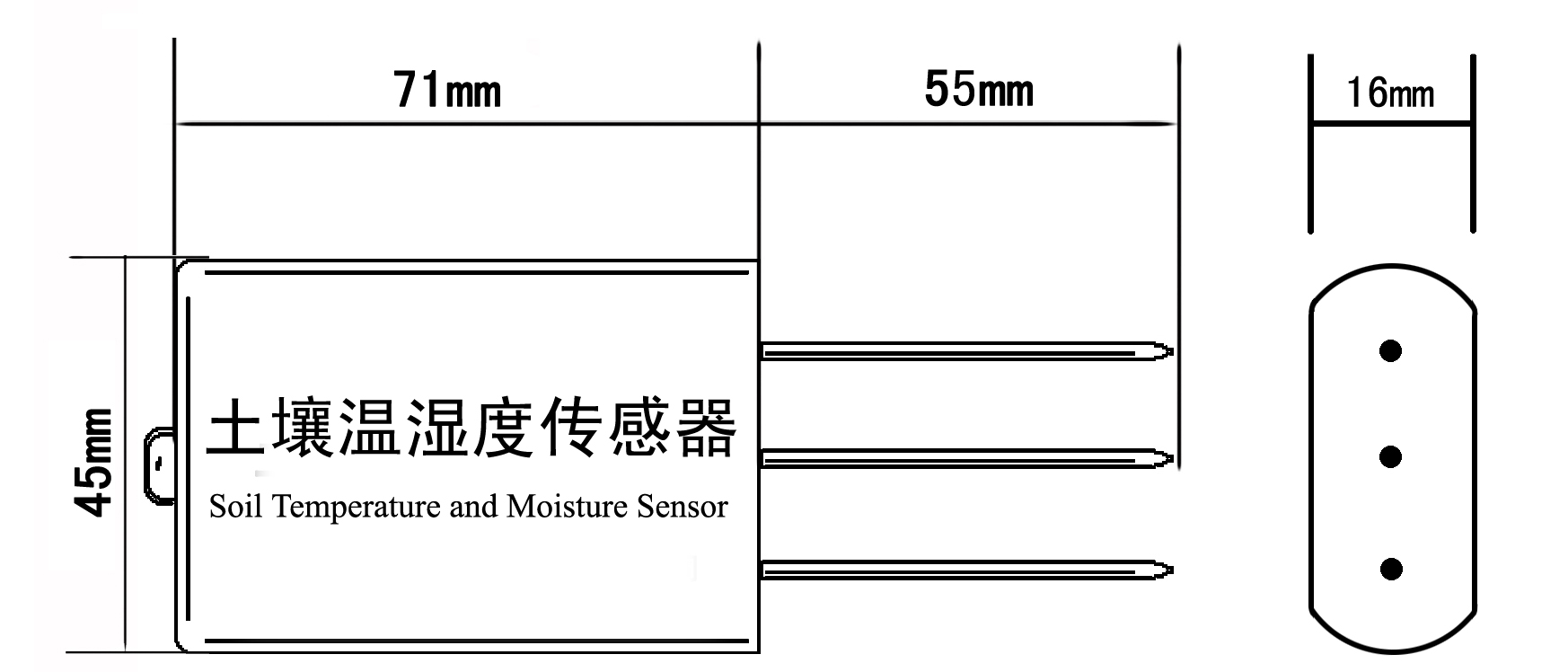

设计尺寸：

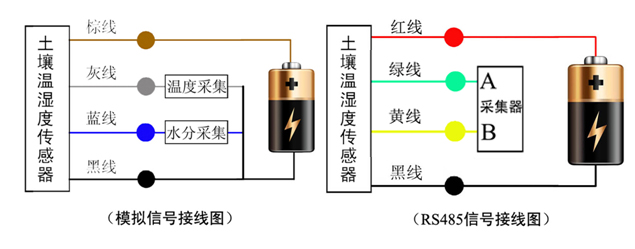

接线图/电路图

　　可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备。接线方式如下图所示：

　　注意：接线时一定要小心，如果电源电压过高或极性接反，将造成传感器的永久性损坏

数据转换方法：

　　土壤温湿度RS485报文

　　修改地址

10功能码写地址指令：00 10 80 00 00 01 02 00(新地址)(校验位低)(校验位高)

　　查询传感器(地址为01)的土壤温度，湿度数据。

　　若传感器接收正确回复以下数据。

　　以上数据表示：

　　土壤温度FFXE7=65511=65535-65511+1=25/10=-2.5℃(读出值除以十计算)

　　注：当数据小于8000时，换算成十进制数据后÷10，即小数点左移一位，当数据大于等于(≥)8000时，用FFFF减去该数据后加1，换算成十进制数据后÷10，即小数点左移一位，然后前面加负号。

　　土壤湿度00X8F=143=143/10=14.3%(读出值除以十计算)

　　查询传感器（地址为01）的土壤温度数据。

　　若传感器接收正确回复以下数据。

　　以上数据表示：土壤温度00XE2=226=226/10=22.6℃（读出值除以十计算）

　　查询传感器（地址为01）的土壤湿度数据。

　　若传感器接收正确回复以下数据。

　　以上数据表示：土壤湿度00X94=148=148/10=14.8％（读出值除以十计算）

注意事项：

　　警告：

1. 　　1、土壤温湿度传感器不按线序接线，可能造成该设备及连接该设备的仪器损坏。

2. 　　2、输入电源超过该设备的最大接入电源时，将造成该设备的损坏。

   注 意：


3. 　　1、使用前请先完整阅读本说明书。

4. 　　2、不要试图将传感器探针插入石子或硬的土块中，以免损坏探针。

5. 　　3、将传感器移出土壤时，不能直接拽拉电缆。

6. 　　4、探头插入土壤/基质时要充分，以减少操作误差，提高测量精度。
