MC-FC粉塵顆粒物變送器
產品概述：
MC-FC型粉塵濃度傳感器采用激光模組和與感光元件。生產時已經過標定，標定數據存儲在內部存儲器中。傳感器具有數字式輸出，可完全互轉的特點，不需要經過復雜的校驗。功能特點：
1、采用恒定風壓和人流量適應技術。
2、采用優化補償。
3、防積塵傳感器結構設計。
4、全量程溫濕度補償，測量范圍寬，測量范圍可選。
5、粉塵濃度傳感器安裝靈活，使用方便，體積小、重量輕。
6、可做成多種外形，方便不同客戶的需求。
適用范圍 ：
廣泛應用于氣象站、溫室大棚、環境監測站、醫藥衛生、凈化車間、精密實驗室等需要監測大環境分成的領域。
使用方法：
注意：粉塵濃度傳感器接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞。

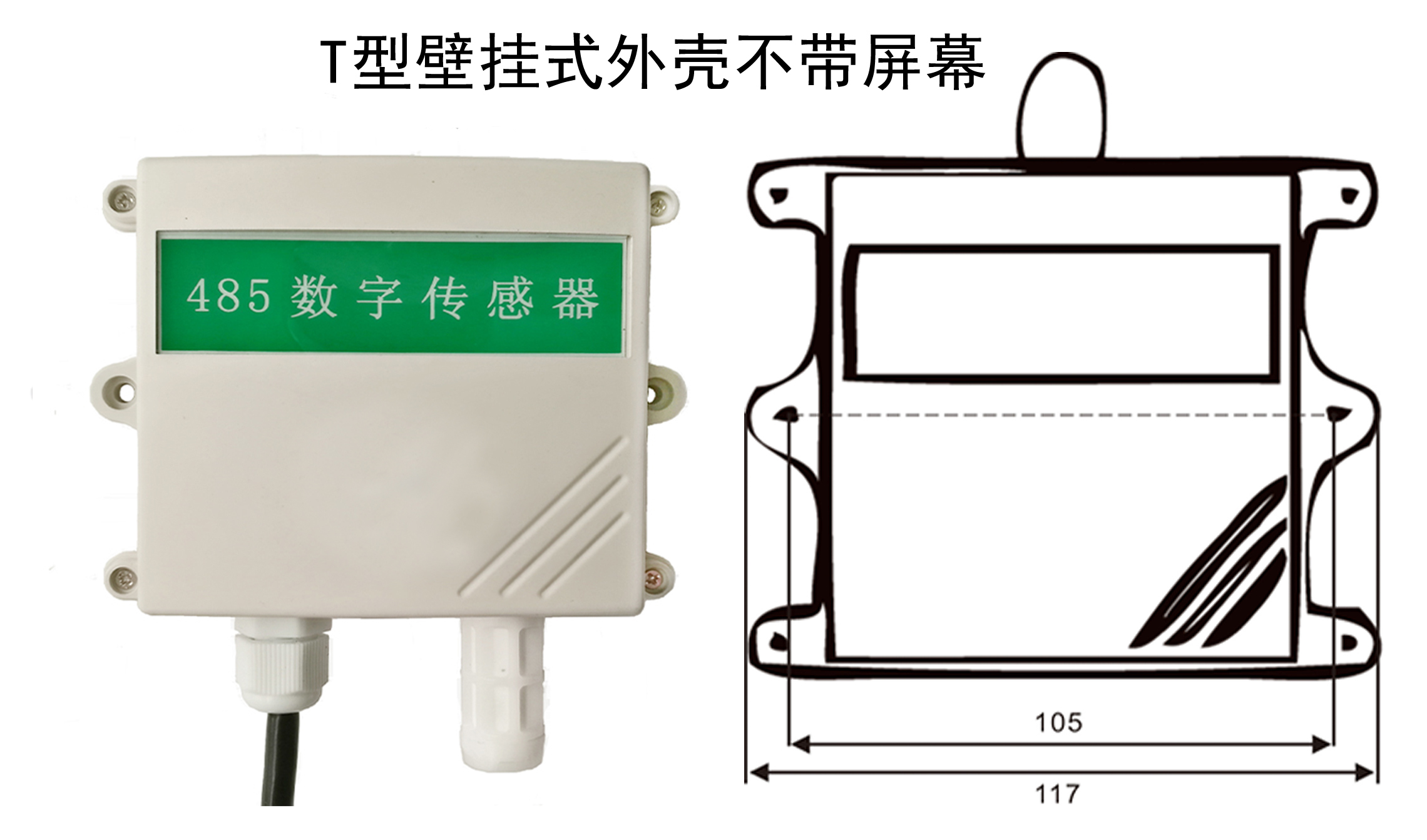

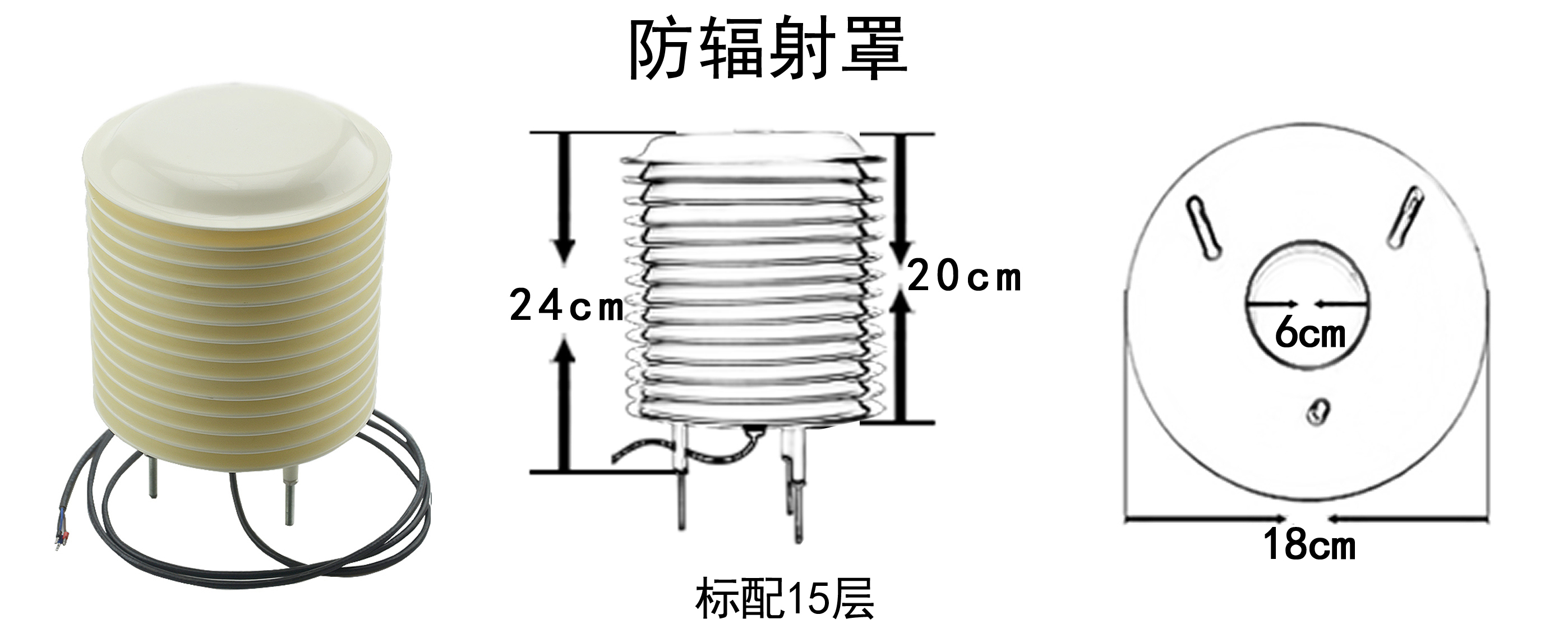

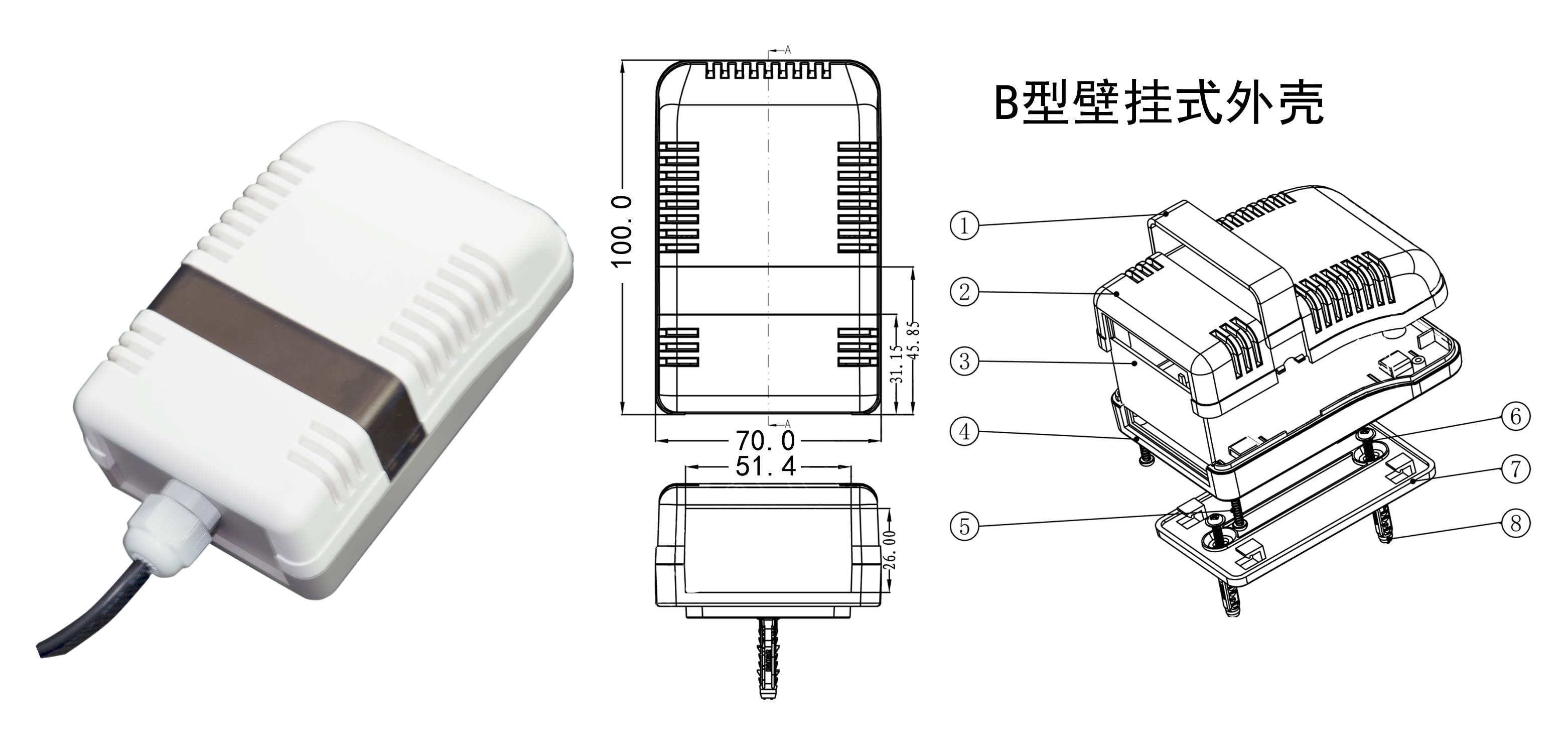

產品外形：
數據轉換方法：
粉塵RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的粉塵pm2.5數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 05 | 00 | 01 | 94 | 0B |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器05數據高 | 寄存器05數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 15 | 79 | 8B |
Pm2.5 單位：ppm | ||||||
以上數據表示：pm2.5粉塵00X15=21ppm（讀出值為實際值）
查詢傳感器（地址為01）的粉塵pm1.0數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 07 | 00 | 01 | 35 | CB |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器07數據高 | 寄存器07數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 18 | B8 | 4E |
Pm1.0 單位：ppm | ||||||
以上數據表示：pm1.0粉塵00X18=24ppm（讀出值為實際值）
查詢傳感器（地址為01）的粉塵pm10數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 08 | 00 | 01 | 05 | C8 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器08數據高 | 寄存器08數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 19 | 79 | 8E |
Pm10 單位：ppm | ||||||
以上數據表示：pm10粉塵00X19=25ppm（讀出值為實際值）
粉塵濃度傳感器使用注意事項：
1、當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符;
2、安裝處應遠離化學腐蝕環境;
3、變送器及導線應遠離高壓電、熱源等;
4、變送器屬于精密儀器，應存放在干燥通風常溫的室內環境;
5、傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞。
產品保修
本產品保修期為一年。從發貨之日起十二個月內，因傳感器質量問題(非人為損壞)而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
