MC-TWS型

土壤溫濕度傳感器

產品使用手冊

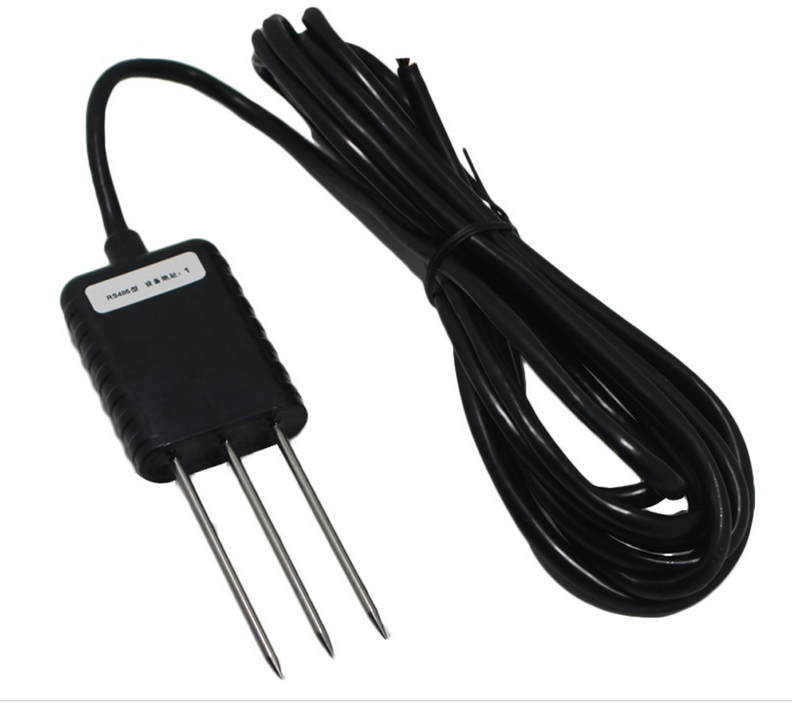

 MC-TWS土壤溫濕度傳感器是將土壤水分和土壤溫度傳感器集中于一體，方便土壤墑情，土壤溫度的測量研究。MC-TWS土壤水分部分是基于頻域反射原理，通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量，可測量土壤水分的體積百分比。

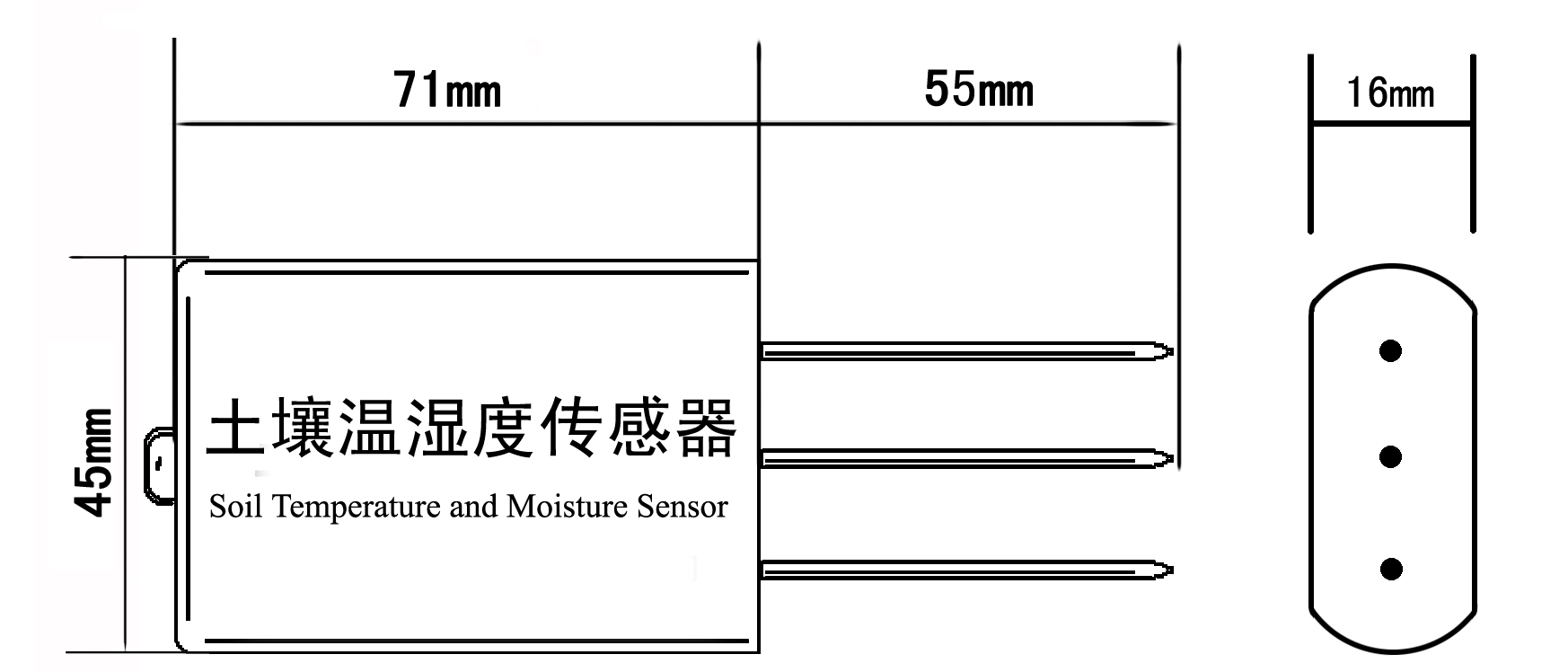

1、本傳感器體積小。

2、密封性好，可直接埋入土壤中使用。

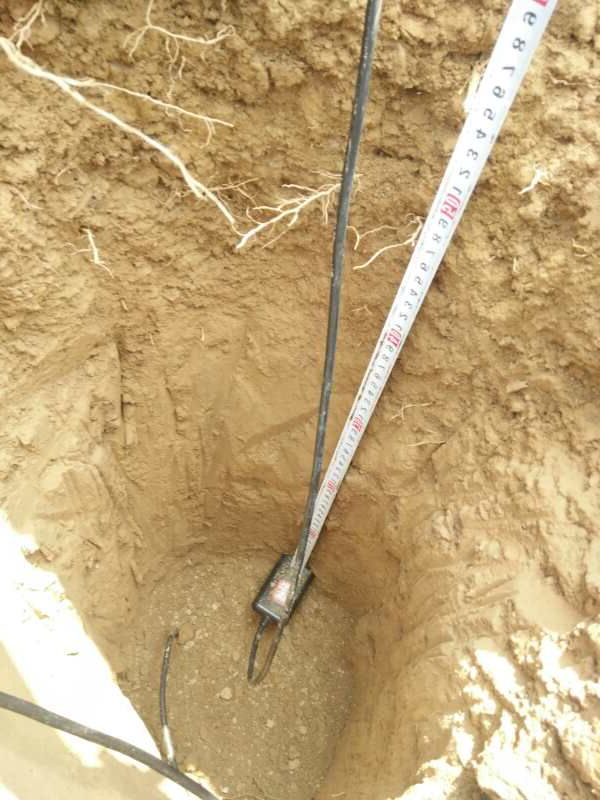

3、可測量不同深度土壤的溫溫度。

4、土質影響較小，應用地區廣泛。

 適用于節水農業灌溉、氣象監測、環境監測、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等需要測量土壤溫濕度的領域。

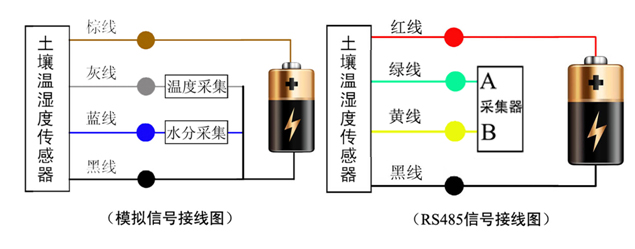

     接線說明：

具體接線方式如下圖所示

注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

 土壤溫濕度RS485報文

修改地址

10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）

查詢傳感器（地址為01）的土壤溫度，濕度數據。

若傳感器接收正確回復以下數據。

以上數據表示：

土壤溫度FFXE7=65511=65535-65511+1=25/10=-2.5℃（讀出值除以十計算）

注：當數據小于8000時，換算成十進制數據后÷10，即小數點左移一位，當數據大于等于（≥）8000時，用FFFF減去該數據后加1，換算成十進制數據后÷10，即小數點左移一位，然后前面加負號。

土壤濕度00X8F=143=143/10=14.3％（讀出值除以十計算）

查詢傳感器（地址為01）的土壤溫度數據。

若傳感器接收正確回復以下數據。

以上數據表示：土壤溫度00XE2=226=226/10=22.6℃（讀出值除以十計算）

查詢傳感器（地址為01）的土壤濕度數據。

若傳感器接收正確回復以下數據。

以上數據表示：土壤濕度00X94=148=148/10=14.8％（讀出值除以十計算）

警    告

不按線序接線，可能造成該設備及連接該設備的儀器損壞

輸入電源超過該設備的最大接入電源時，將造成該設備的損壞

注    意

 使用前請先完整閱讀本說明書

 不要試圖將探針插入石子或硬的土塊中，以免損壞探針

 將傳感器移出土壤時，不能直接拽拉電纜

 傳感器探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度

本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
