物聯網AEEMS智能遠程殺蟲監測、預警系統

產品簡介：

 物聯網AEEMS智能遠程殺蟲監測、預警系統是基于單片機硬件和嵌入式軟件語言，開發的系列數據采集主機系統和各種環境因子傳感器、現代物聯網云端服務器技術有機結合，集自動殺蟲、遠程控制、殺蟲計數、燈體拍照（兼容環境拍照）、環境氣象參數監測于一體的植保物聯網監測設備。

適用范圍：

    稻田、茶園、果園、蔬菜、林業、花圃、倉儲酒業釀造、園林、城鄉環境衛生綠化、水產養殖等。

使用意義：物理殺蟲（無公害、無殘留危害）是現代智慧生態農業預防蟲害的必備無害化綠色植保機械。利用物聯網平臺遠程監測，圖片傳輸等實時監控手段達到害蟲預警和害蟲捕殺的效果。

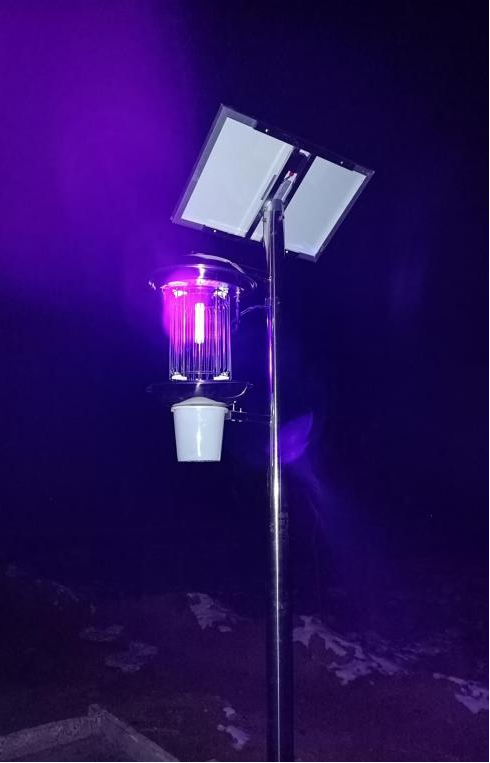

工作原理：利用害蟲較強的趨光、趨波、趨色、趨性信息的特性，將光的波長、波段、波的頻率設定在特定范圍內，近距離用光、遠距離用波，或者采用性誘劑產生的性信息引誘成蟲撲燈，燈外配以頻振式高壓電網觸殺，使害蟲落入燈下的接蟲袋或集蟲倉內。

可擴展接入防治區域氣象環境參數和拍照圖片上傳，可以有效遠程掌握該區域氣象對防治蟲害的影響和運動時間范圍軌跡，同時可和圖片分析蟲害的分類等數據比對。

系統組成介紹：

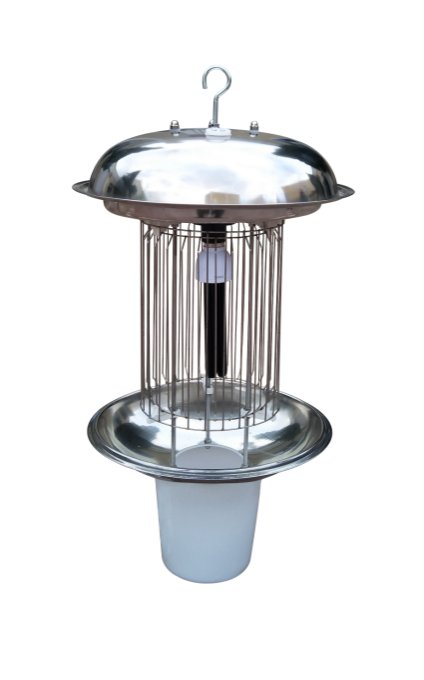

一、害蟲誘殺主機（符合GB/T24689.2-2017植物保護機械頻振式殺蟲燈 國家標準。）

1、配備誘蟲燈管或者性誘芯，利用害蟲趨光性和性誘原理進行各種害蟲或者針對某一種害蟲專一進行引誘。符合綠色環保生態物理性蟲害防治的未來需求。

2、內置升壓模塊，將電網電壓升壓達到可以殺蟲的要求。

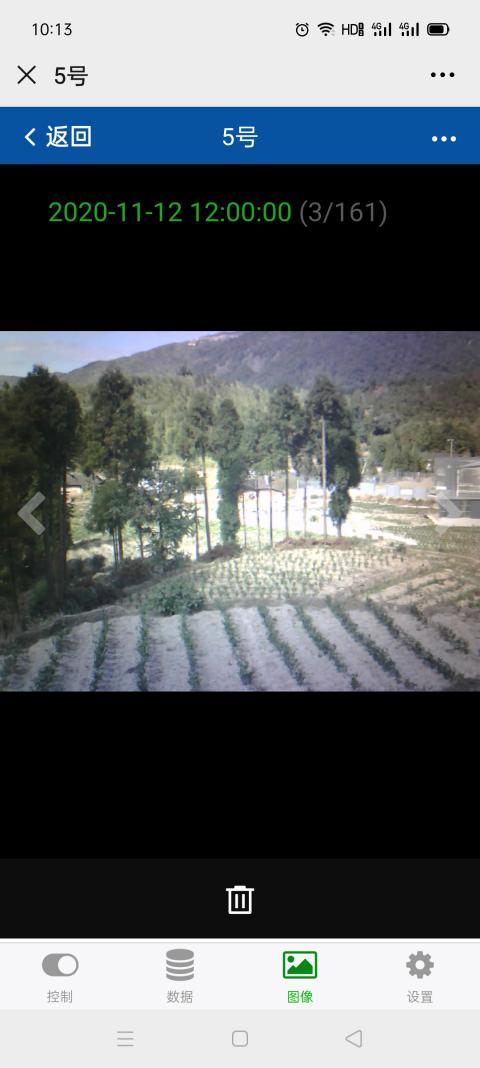

3、可配備400萬像素攝像頭，可定時自動拍照、遠程直接拍照等方式對蟲害情況進行拍照查驗。遠程清晰查看現場害蟲飛行和死亡蟲體實景。

4、蟲情測報系統具有RS485接口，可采集各種MODBUS485協議的傳感器，如空氣溫濕度、光照強度、大氣壓力、露點溫度、二氧化碳、土壤溫濕度電導率鹽分等三十多種參數的環境參數測量傳感器，有效實時掌握防控區域氣象環境變化。

5、無線傳輸采用4G全網通模塊。

6、內置全球GPS衛星定位功能，遠程物聯網監測平臺隨時隨地查看設備站點地理位置信息。

7、可內置被盜移動觸發裝置，設備被盜竊移動時會關機上發服務器報警信息和短信向多個使用者報警，有效避免丟失、損毀、破壞。

8、具有電網殺蟲自動計算殺蟲數量功能，并上傳服務器平臺。

9、高壓電網采用不銹鋼方形豎網連接或者橫網結構。當電網連續拉弧過流短路時自動啟動保護裝置，防止因蟲體殘余、外部金屬、植物莖稈接觸高壓電網而造成設備損壞。

10、配備光敏開關，天黑時自動啟動設備開始進入工作狀態。

11、具有工作時間設置功能，根據目標昆蟲生活習性規律，本機和遠程都可以設置。遠程可設置為0-24小時永久工作模式。

12、可配備觸摸式微動開關型操作鍵盤，本機可設置時鐘校準、工作時間、啟動和關閉顯示屏幕。

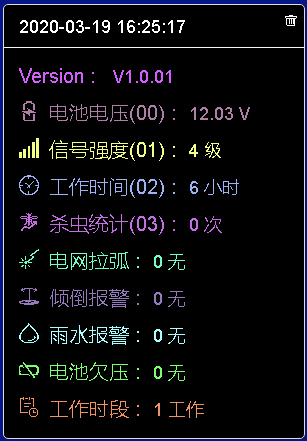

13、可配備自發光體OLED顯示屏幕（非LCD顯示屏），可承受戶外境溫度-45℃至70℃之間可正常工作、存儲。可翻頁顯示當前設備工作電壓、無線信號強度、殺蟲數量、GPS定位數據、時鐘、工作時間、工作狀態（工作還是白天）、雨水狀態、傾倒狀態、欠壓狀態、設備ID號、環境參數數據（如空氣溫濕度、露點溫度、大氣壓力、二氧化碳等幾十種參數）。

14、具有雨水報警和停機上報功能。設備工作狀態下，當環境降雨時，設備立刻進入自動保護狀態，關閉高壓電網和誘蟲燈管，并每隔15分鐘檢測一次是否下雨，雨停后立刻恢復正常工作。

15、反接保護：具有正負極意外反接保護功能，防止因人為操作不當造成燈體損壞。

16、蓄電池欠壓報警和充放電保護：配備兩級蓄電池過放保護裝置，第一級控制器進行電池充、放電維護，第二級進行設備欠壓保護。充放控制器更好的保護和防治蓄電池過充過放降低蓄電池的使用壽命。當設備電池欠壓時會自動關機進入休眠模式，并上傳服務器平臺報警。

17、控制電路：高度集成模塊化設計，單片機控制模塊、升壓模塊、鎮流器模塊、太陽能充電控制模塊，無線傳輸模塊。系統具有自檢功能、按鍵設定功能和可擴展屏幕顯示功能。

18、多種異常狀態報警功能：設備出現欠壓、被盜、傾倒、電網拉弧、雨水等情況時，設備會立刻停止高壓電網和燈管工作進入休眠狀態并上傳到服務器平臺、用戶手機短信報警。

二、物聯網AEEMS智能遠程殺蟲監測、預警系統軟件平臺（包括手機端和PC端）：

1、采用可視化編程語言設計界面友好的監測與管理系統，實現對被監測環境的遠程監測。通過監測平臺可以通過圖表查看設備電壓、環境參數數據、異常報警狀態、設定工作時間、地理位置信息、圖表、導出工作數據和控制等信息。

  2、可自由設置上下限數值。通過短信等方式報警。軟件平臺可遠程實時監控各傳感器數據。

3、完善的數據管理功能，支持數據庫管理及拍照、數據查詢、導出、打印、統計分析、圖表分析等各項數據處。

4、通過曲線走勢或立柱式統計，更能直觀形象的查看某一時間段內的數據最高值、最低值和平均值。

5、可通過查詢日期的方式快速查找、下載所需的數據，并以EXCEL表格的形式導出數據。

6、設置功能：顯示編輯設備界面，可設置數據采集間隔和設置地理位置坐標，點擊保存按鈕即可成功。

7、預警設置：首先啟用預警設置并通過添加手機號，短信推送了解何種氣象出現報警。可添加多個手機號多人來管理，更好地提高工作效率及安全隱患。

8、支持手機隨時查看方式：通過手機微信添加盟創云APP，利用APP登錄查看，該APP支持分享，可多人看護，提高工作效率。

9、GIS地圖生成：利用檢測設備內置的GPS模塊，實現衛星定位數據捆綁測試數據信息，實施GIS地圖定點監控每個檢測點的位置信息，監測者可在其衛星定位圖標上點擊位置坐標查看該檢測點測試數據相關索引信息。

10、平臺上遠程可設置數據采集間隔、攝像頭拍照打開和關閉、高壓電網與燈管打開等多種功能。

三、蟲情測報系統主要技術參數：

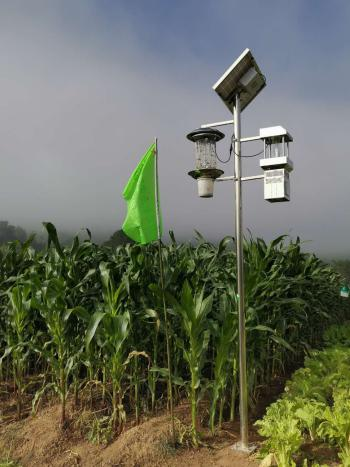

1、燈桿高度：≥2.5～2.8米（高度可根據實際需求定制）。

2、燈桿材質：選用優質不銹鋼，桿體穿線孔直徑不超過5cm，法蘭與燈桿連接處有加強筋。（材質可根據實際需求定制）

3、控制面積：40～60畝。

4、燈體材質：ABC工程塑料（可定制不銹鋼）。

5、設計壽命：≥5～15年。（燈管和蓄電池除外）

6、照片取景和寬度：距離 85cm，景寬25cm；距離60cm，景寬20cm；距離40cm，景寬13cm。

7、豎絲直徑2mm, 電網電壓：≤6KV±500V

8、誘集光源：頻振燈管(365～680nm)，使用壽命＞50000（小時）。

9、撞擊面積：≥0.15㎡。

10、燈管啟輝時間：≤5s。

11、燈管功率： 10W

12、整燈功率：≤25W。

13、太陽能電池板組件：單晶硅太陽能電池板，功率≥40Wp。（根據當地光輻照強度選配）

14、蓄電池：DC12V/24Ah免維護膠體電池（電池容量可以根據實際需求選配）

 使用范圍：

可廣泛用于農業、林業及園藝、畜牧、城鄉環境衛生等，特效誘殺：

(1)蔬菜類害蟲：甜菜夜蛾、斜紋夜蛾、小菜蛾夜蛾、菜螟、刺蛾白、飛虱子

(2)水稻害蟲：稻螟、葉蟬、稻二化螟、稻三化螟、稻飛虱、金剛鉆、稻縱卷葉螟、蝗蟲

(3)棉花害蟲：棉鈴蟲、煙青蟲、金龜子、紅鈴蟲、螻蛄、玉米螟、盲椿象、造橋蟲

(4)樹 害 蟲：突背斑紅蝽、食心蟲、尺蠖、吸果夜蛾、桃蛀螟

(5)森林害蟲：美國白蛾、燈蛾、柳毒蛾、松天牛、柄天牛、光肩星天牛、樺尺蠖、卷葉蛾、蝽尺蠖、楊樹白蛾、大青葉蟬

(6)茶葉害蟲：茶毛蟲、茶尺蠖、茶刺蛾、茶蓑蛾、茶小綠葉蟬、茶毒蛾、茶網蝽

(7)麥類害蟲：麥蛾、叩頭蟲、粘蟲、米扁蟲

(8)雜糧類害蟲：高粱條螟、玉米螟、大豆食心蟲、豆天蛾、谷子鉆心蟲、蘋果拓葉蛾

(10）倉儲害蟲：大谷盜、小谷盜、麥蛾、黑粉蟲、藥材甲、米蛾、豆象、

(11)環境害蟲:各類蚊蠅等1300多種主要害蟲。
